Витая пара, оптический и коаксиальный кабели - сходства и различия, области применения
от: 19-09-2025 14:12 | раздел: Статьи / Обовсем...
Витая пара, коаксиальный и оптоволоконный кабели — самые часто используемые проводные каналы передачи данных. Каждый имеет особенности, определяющие специфику применения.
Витая пара

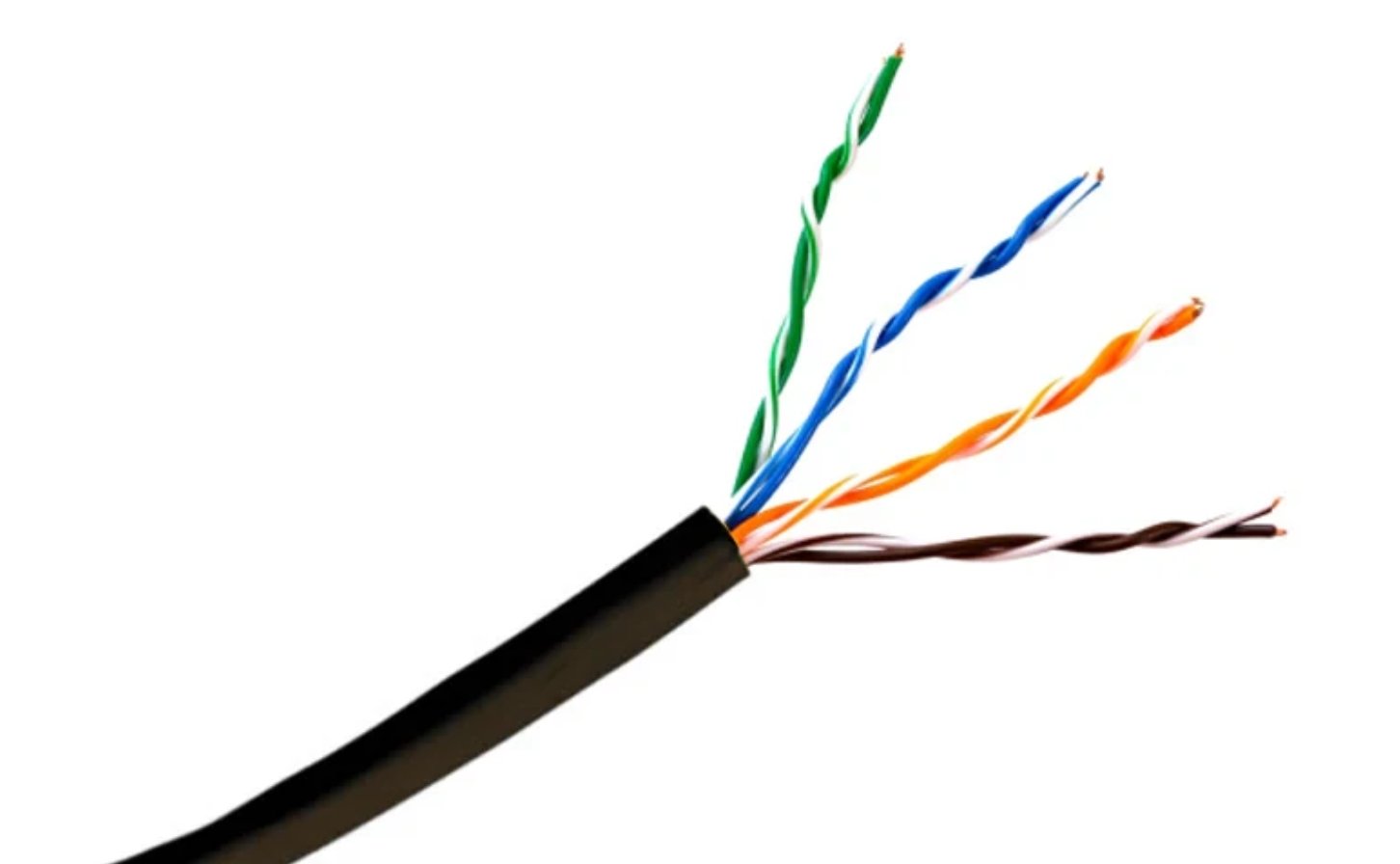

Витая пара — кабель, который представляет собой одну, две или существенно большее количество пар (до 100) изолированных проводов, прилегающих друг к другу и заключенных в общую оболочку из пластика.
Витая пара может оснащаться экраном — средством защиты от внешних электромагнитных помех (и взаимных помех между парами):
1. В виде слоя фольги:

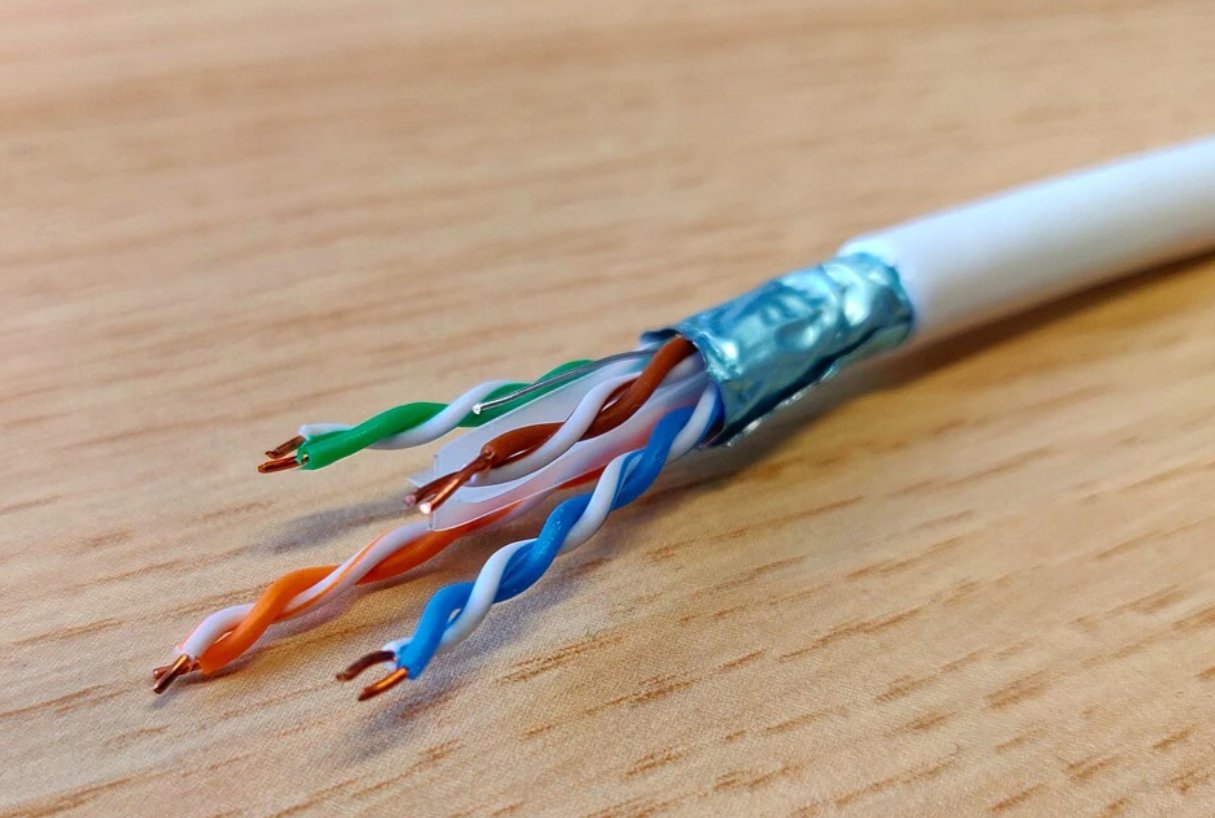

А. размещенного между пластиковой оболочкой и пучком пар (исполнение F/UTP).
Б. либо обволакивающего каждую пару (STP).
2. В виде сочетания (S/FTP):
- фольги либо металлической сетки, размещенной между оболочкой и парами;
- фольги, обволакивающей каждую пару либо все пары сразу.

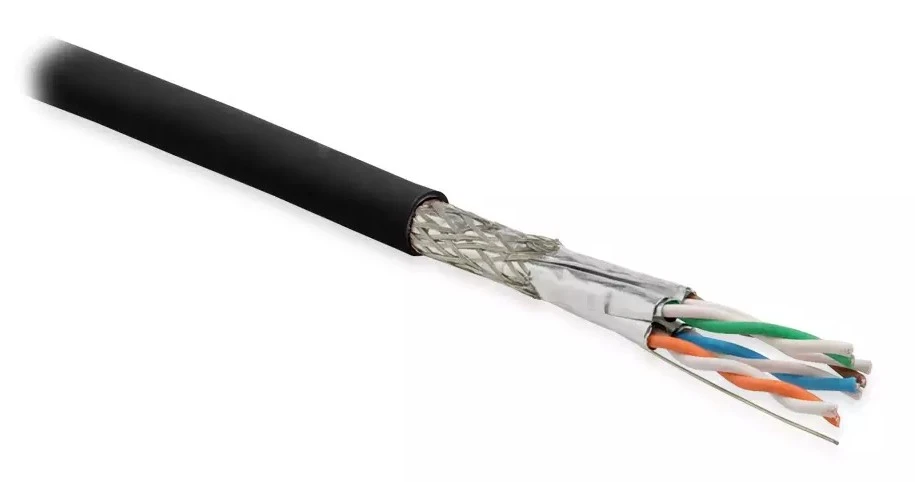

Кабель S/FTP 4 пары,

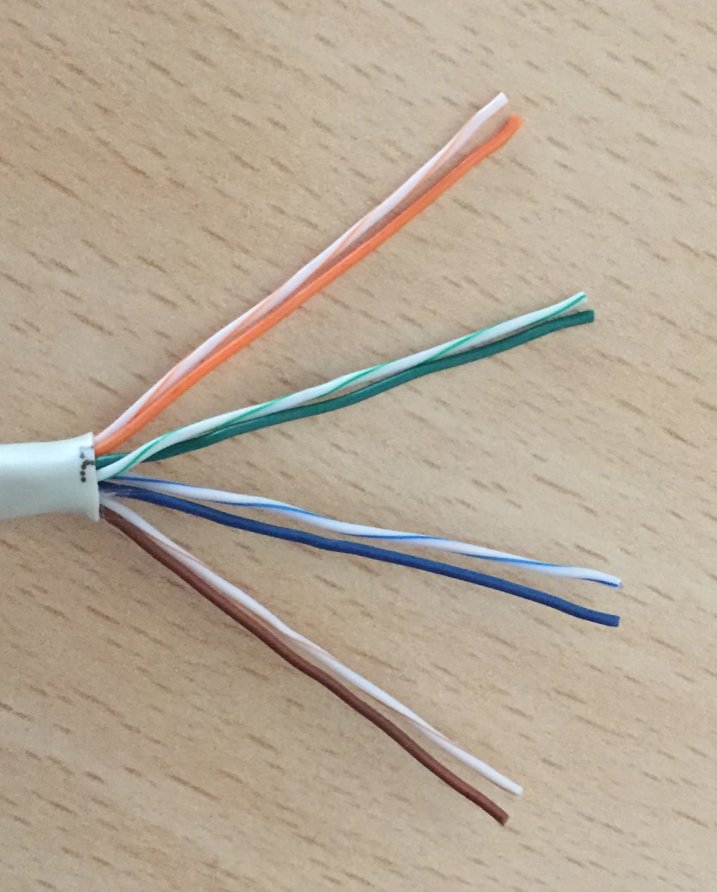

Бывают и неэкранированные пары — которые стоят дешевле, монтируются проще и быстрее, но требуют размещения в условиях с минимальными помехами.
Преимущества витой пары:- низкая стоимость;
- высокая защищенность от помех (при наличии экрана);
- легкость замены, ремонта;
- гибкость;
- высокая пропускная способность (до 10 Гбит/сек);
- долгий срок службы (до 30-35 лет).
Ограничения витой пары:- максимальное расстояние для передачи данных — до 100 м;
- подключение к устройствам — только через разъем 8P8C (именуемый также RJ-45).
Вывод: витая пара оптимальна для скоростной передачи данных на короткое расстояние (например, в пределах комнаты, офиса) при сохранении низкой себестоимости инфраструктуры.Коаксиальный кабель

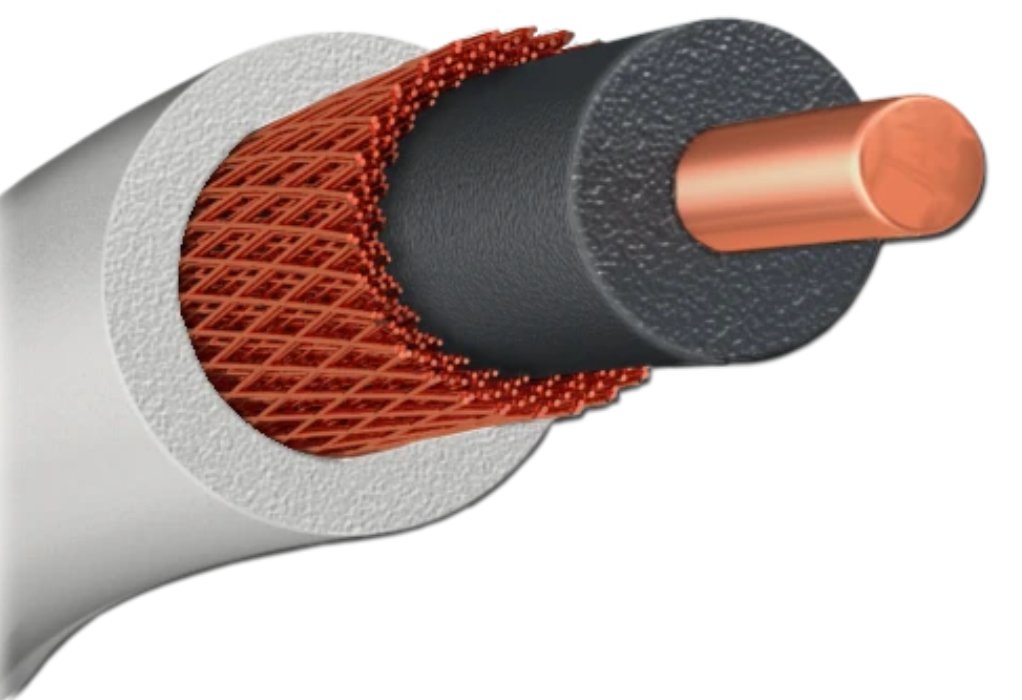

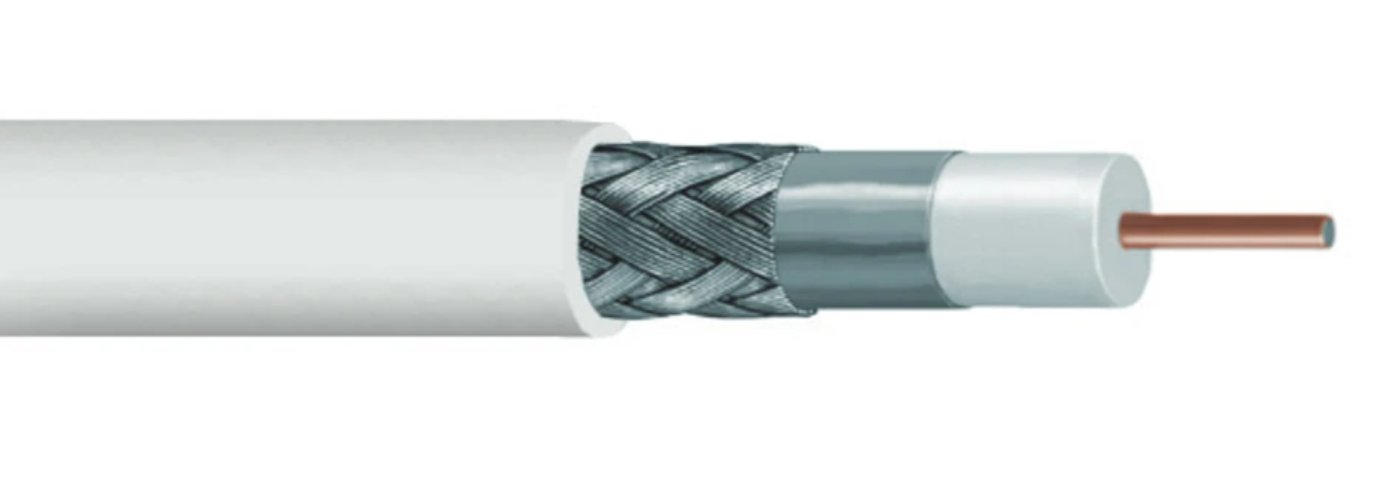

Коаксиальный (coaxial -
«соосный») кабель включает:
- медный внутренний проводник;
- полимерную изоляцию;
- внешний проводник в виде оплетки из меди, выполняющий функцию экрана;
- прочную полимерную оболочку.
Все эти элементы расположены вдоль общей оси.
На заметку:- есть кабели с двумя, тремя внутренними проводниками — твинаксиальные, триаксиальные;
- может присутствовать второй экран (например, расположенный между внешним проводником и слоем изоляции основного проводника).
Главные плюсы:- универсальность (возможна передача телевизионных сигналов — к чему не приспособлена витая пара без использования преобразователя, данных для IP-сервисов (стандарт DOCSIS));
- помехозащищенность;
- высокая прочность;
- легкость монтажа;
- передача данных на расстояние до сотен метров.
Важно: чем толще проводник, тем больше будет расстояние для передачи сигнала. Стандарт 10BASE-5 (диаметр кабеля — 12 мм), передает интернет со скоростью 10 Мбит/сек на расстояние до 500 м. Стандарт 10BASE-2 (6 мм) — до 185 м.Ограничения:- низкая скорость интернета (теоретически — до сотен Мбит/сек, но типичен указанный показатель в 10 Мбит/сек);
- увеличенная стоимость линий (переходников и других элементов для монтажа), дороговизна, а часто и дефицит сетевых плат;
- срок службы коаксиального кабеля — до 15 лет, что ниже, чем у витой пары.
Вывод: кабель оптимален для узкопрофильного применения (передачи ТВ-сигнала), а также для замены альтернативных решений (как витой пары, так и оптоволокна), если они недоступны при обеспечении работы IP-сервисов.Оптоволоконный кабель

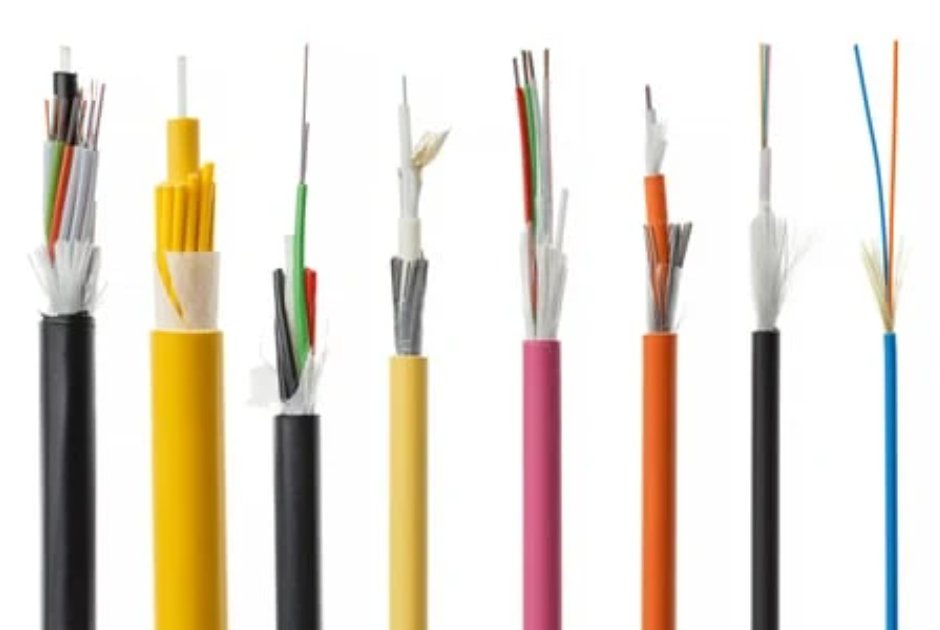

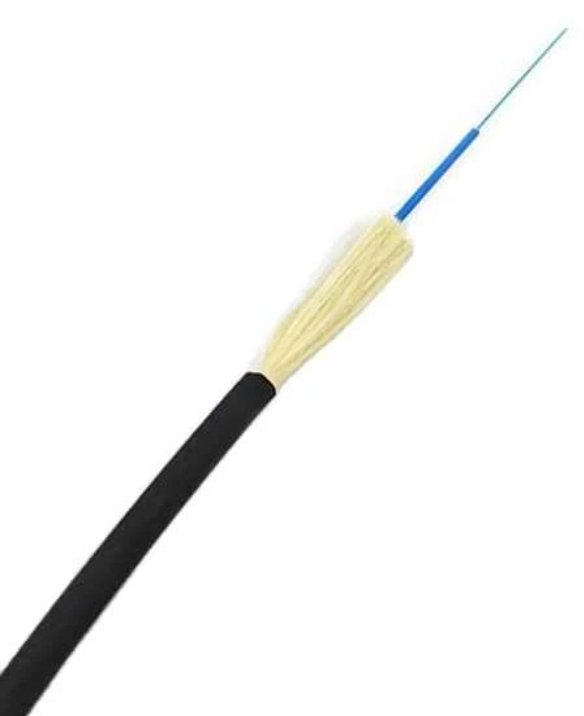

Оптоволоконный кабель — среда передачи оптического (светового) сигнала через специальные полимерные или стеклянные волокна. Как и в случае с витыми парами, это может быть одно волокно или несколько (обычно до 12-24, но бывает и более 100 и даже 1000), которые заключены в защитную полимерную оболочку.
Само волокно состоит из:
- сердечника, который проводит свет;
- оболочки, которая имеет установленные коэффициенты преломления.
Стоит отметить, что сам термин «оптический кабель» - по существу, собирательный. Ему соответствуют проводные каналы самых разных типов, конфигураций и способов применения.Так, есть оптоволокно:
- магистрального назначения — для прокладки национальных и международных волоконно-оптических линий связи (ВОЛС), передачи данных на расстояния в сотни километров (популярные марки - ОКГМ, ОКГЦ, ОККМ);
- зоновые — для коммуникаций между точками на расстоянии в десятки километров (ОМЗКГМ, ОМЗКГЦ);
- локальные — для связи на расстояниях в пределах километра, нескольких сотен метров.
Несмотря на большое разнообразие способов применения кабеля и вариантов их исполнения, оптические волокна бывают только двух типов:
1. Многомодовые
Наиболее распространены волокна соответствующего типа, имеющие:
- диаметр сердечника в 62,5 либо 50 мкм;
- диаметр оболочки в 125 мкм.
Моды — это электромагнитные волны. Поскольку диаметры сердечника существенно выше, чем длина световой волны, то по нему распространяется большое количество модов. Они рассеиваются во времени, из-за чего происходит расширение световых импульсов. Чем больше такое рассеивание, тем ниже полоса пропускания света. Измеряется она в МГц * км. Чем выше полоса, тем большее расстояние может преодолеть световой луч при обеспечении максимальной скорости передачи данных. На практике такое расстояние у многомодового волокна обычно не превышает 300-500 м (в ранних модификациях — до 30-40 м).2. Одномодовые
Такое волокно оснащено сердечником с диаметром не более 10 мкм (при том же диаметре оболочки, что и у многомодовых решений), что сопоставимо с длиной световой волны. В результате, рассеивания мод не происходит и пропускная способность кабеля увеличивается. Данные становится возможным передавать на расстояния в десятки километров.
Почему всегда не используются одномодовые кабели, раз они эффективнее? Это связано с высокой стоимостью самих линий и оборудования (используется лазер, в то время как во многомодовых решения — светодиоды). Одномодовые и многомодовые кабели сложно интегрировать друг с другом, так как у них разные сердечники.Поэтому, для передачи данных на большие расстояния (между улицами, городами) используются одномодовые платформы, а на малые (внутри зданий, между отдельными устройствами) — многомодовые.Главные плюсы оптоволокна:- высокая скорость (передачу до 10 Гбит/сек обеспечивают многомодовые волокна (стандарты OM3, OM4), а одномодовые — до сотен Гбит, и даже терабиты);
- легкость (как следствие, низкие расходы на перевозку);
- низкая энергозатратность при передаче данных (до 5 раз ниже, чем у витой пары).
Ограничения:- сравнительно высокая цена самих линий и коммуникационного оборудования;
- оперативный ремонт осложняется необходимостью сварки (при участии квалифицированного специалиста);
- низкая гибкость;
- чувствительность к экстремальным температурам (ряд производителей запрещает прокладывать оптоволокно при минус 10 и ниже), влажности.

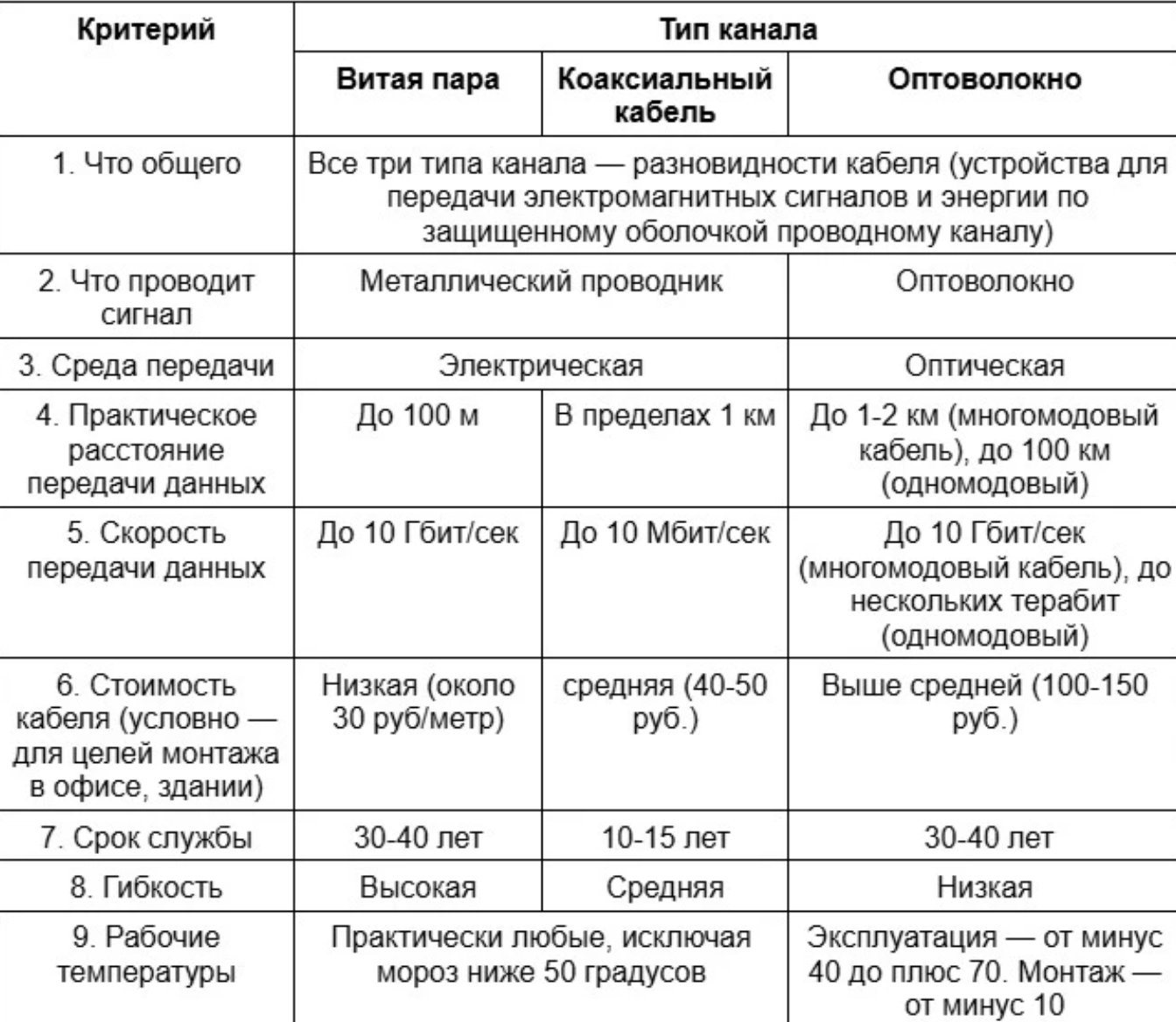

Вывод: если позволяет бюджет, оптоволокно оптимально для решения большинства современных задач по обеспечению проводной передачи данных. Но прокладка ВОЛС в холодных регионах будет затруднена.Сходства и различия проводных каналов: сравнительная таблица
Совершенно правомерно говорить о том, что, несмотря на разницу в уровне технологичности, классические типы кабелей — витая пара и коаксиальный, сохранят свою востребованность в ближайшее время. Однако, внедрение оптоволоконных сетей будет происходит все более интенсивно в силу наличия у такой инфраструктуры многих преимуществ в сравнении с проводными каналами предыдущих поколений.
